BESCHREIBUNG UND FUNKTIONALITÄT ECS A970M-A DELUXE

 Unser Sponsor, Elitegroup Computer Systems (ECS), hat das neueste Motherboard für Gamer und Enthusiasten für Sockel AM3+ bereitgestellt: ECS A970M-A DELUXE aus der beliebten Black Series-Markenlinie.

  Verpackung und Ausrüstung.

 Verpackt ist das Board in einem auffälligen und stylischen schwarzen Karton mit Tragegriff.

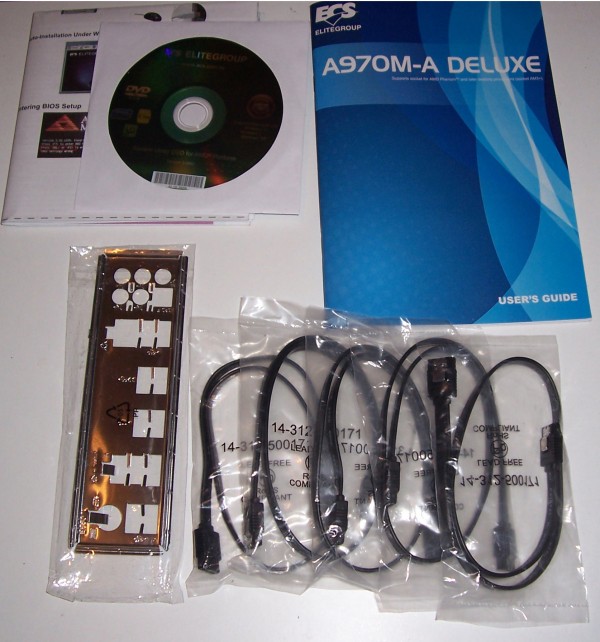

Die Verpackung ist top, aber die Ausstattung dürftig:

1. Hauptplatine

2.Dokumentation

3. Hinterer Bügel, zum Einbau in den Koffer

4. Software-CD

5. 5 SATA-6G-Kabel

Es ist durchaus möglich, dass sich das Bundle zum Besseren verändert, wenn das Board in den Verkauf geht.

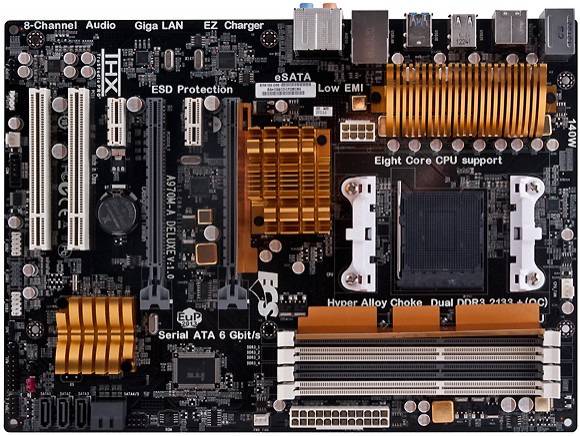

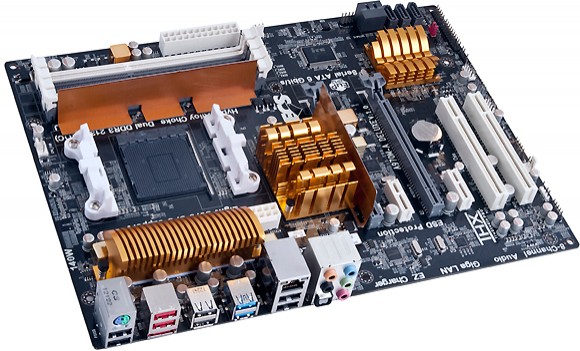

 Spezifikation

Das Board ist für den Einbau von Prozessoren der FX-Serie und Phenom II von AMD mit einem Sockel-AM3- oder Sockel-AM3+-Kontaktpad ausgelegt, das sich durch einen TDP-Pegel von bis zu 140 W auszeichnet (entsprechende Beschriftung auf dem Board).

 Das A970M-A DELUXE ist mit beliebten proprietären Technologien wie ECS Nonstop Technology, Anti Dust Technology (ADS), ECS EZ Charger, ECS EZ BIOS, eOC und MIBX ausgestattet

Passives Kühlsystem aus drei separaten vergoldeten Radiatoren;
Vier 240-polige DIMM-Steckplätze für bis zu 32 GB Dual-Channel DDR3 2133+(OC)/1866/1600/1333 MHz;
Je zwei Steckplätze PCI Express 2.0 x16, PCI Express x1 und PCI;
Fünf SATA-III-Ports;
Realtek ALC892 Audio-Codec mit THX TruStudio PRO-Technologieunterstützung für 7.1-Kanal-HD-Audioausgabe;
Gigabit-Ethernet-Controller Realtek RTL8111E;

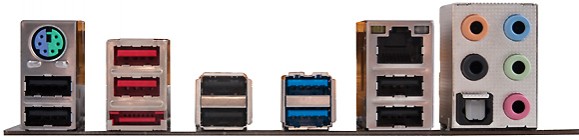

PS/2- und eSATA-Ports auf der Rückseite, RJ-45-Anschluss, acht USB 2.0-Ports, zwei USB 3.0-Ports, optischer S/PDIF-Ausgang, fünf Standard-Audiobuchsen.

Die Verwendung von Metallseparatoren ist eine innovative Technologie, die dazu beiträgt, die Hauptkomponenten der Platine voneinander zu trennen und so die Auswirkungen von Temperaturen auf die Komponenten zu begrenzen.

  5 Stabilitätsstufen.

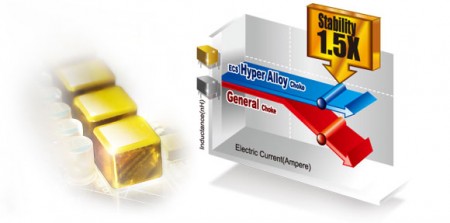

1. Extreme Kühlung dank Legierung ECS Hyper Alloy Choke, geben die Komponenten im Vergleich zu herkömmlichen Komponenten um 13 % weniger Wärme ab.

2. Vergoldete Drosseln haben einen zusätzlichen Temperaturspielraum von 50 Grad;

3. ECS Hyper Alloy Choke trägt zu einer Steigerung des Übertaktungspotenzials um 30 % bei;

4. Geringe elektromagnetische Interferenz. ECS Hyper Alloy Choke, die Legierung, mit der die Drosseln beschichtet sind, reduziert auch elektromagnetische Störungen, die die Umgebung beeinträchtigen;

5. Hohe Lebensdauer der Komponenten, die erreicht wird durch ECS Hyper Alloy Choke.

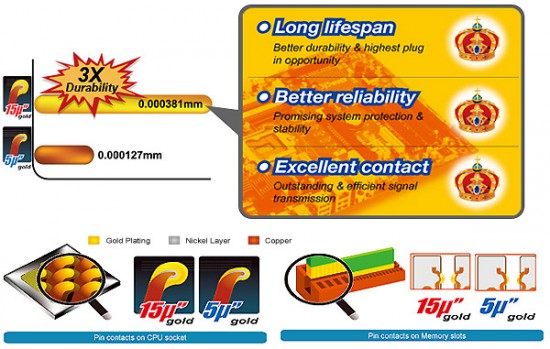

  15u Goldkontakt - Dreimal mehr Schutz

Bietet bis zu dreimal besseren Schutz vor Oxidation, thermischer und mechanischer Belastung für längere Lebensdauer, höhere Zuverlässigkeit und überlegenen Kontakt.

  ECS EZ-BIOS

Das A970M-A DELUXE hat das Neueste UEFI BIOS - ECS EZ-BIOS. Ich war mit der vollen Unterstützung der russischen Sprache zufrieden

Damit können Sie jede Komponente im System flexibel konfigurieren und haben auch gute Übertaktungsfunktionen, es gibt eine gute und automatische Übertaktung. Weitere Informationen zur BIOS-Funktionalität finden Sie in dem von ECS bereitgestellten Video

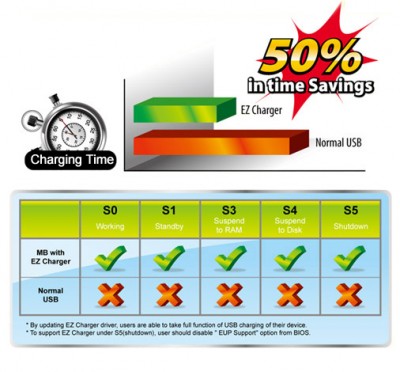

3X Netzteil für ECS EZ Charger Funktion

Die EZ Charger-Technologie bietet dreimal mehr Leistung als ein herkömmlicher USB-Anschluss für USB-Geräte. Diese Funktion ist äußerst nützlich, insbesondere für iPhone-, iPad- und iPod-Geräte. die einen hohen Strom benötigen, um in kürzerer Zeit schneller aufgeladen zu werden.

Motherboard Intelligent BIOS X (MIB X - Unique BIOS OC Interface)

Bietet das intuitivste und benutzerfreundlichste Tool zum Konfigurieren des CPU- und Speichertaktmodus oder der Spannungseinstellungen, um eine verbesserte Leistung zu erzielen. Das ECS OC-Profil bietet 3 Sätze von CPU- und DRAM-OC-Betriebswerten, um auf einfache, schnelle und sichere Weise eine höhere Leistung zu erzielen. Unterstützt benutzerdefinierte BIOS-Einstellungen und stellt die letzte beste OC-Konfiguration wieder her, um den bequemsten OC-Modus zu erstellen

Verfügbarkeit von SATA 6G-Ports

Double Speed ​​ja 6.0 Gb/s im Gegensatz zu SATA 3.0 Gb/s

Hi-Speed ​​USB 3.0-Anschlüsse

Erhalten Sie blitzschnelle Geschwindigkeiten von bis zu 4.9 Gb/s.

TESTERGEBNISSE

Als nächstes gehen wir direkt zu den Gaming-Tests und ermitteln, wie sich das Gaming-System auf Basis des ECS Black Series A970M-A DELUXE Mainboards verhält.

TESTTEIL

Test GPU

Da unsere Website spezifisch ist, haben wir uns entschieden, spezifische Tests durchzuführen, die sich etwas von den Tests anderer Websites unterscheiden. Wir haben die Angemessenheit der AM3 + -Plattform, insbesondere des ECS A970M-A DELUXE, für moderne Spiele gefunden. Der Testprozessor war AMD Phenom II 1100T bei der Grundfrequenz.

Grafikkarten auf Basis der ECS A970M-A DELUXE-Plattform wurden von MSI Afterburner bei maximaler Grafikqualität getestet. Wir haben zwei Grafikkarten der früheren und vorherigen Generation HD 5850 und HD 7950 genommen und versucht festzustellen, ob diese Plattform ein komfortables Spielerlebnis in modernen Spielen bieten kann. Sagen wir gleich - Assassin's Creed III wurde aufgrund einer sehr beklagenswerten Optimierung für die Prozessoren des Spiels selbst nicht für Tests herangezogen.

3D Mark Vantage-Test

Viele Leute kennen wahrscheinlich bereits ihre Ergebnisse im 3DMark Vantage, und das Ergebnis von 20000 Papageien auf einer der heutigen Top-Grafikkarten ist das Ergebnis der geringen Leistung der AM3 + -Plattform. Die Grafikkarte der vorherigen Generation zeigte Ergebnisse in der Nähe der Parität.

3DMark 11-Test

3DMark 11 hat weniger Plattformauswirkungen auf die Grafikkartenleistung, ist aber immer noch vorhanden. Wie wir sehen können, werden die Leistungsgrenzen der Plattform in superschweren Grafikmodi auf nichts reduziert.

Testen bei maximalen Qualitätseinstellungen Call of Duty: Black Ops II

В Call of Duty: Die Black Ops II AM3+-Plattform schränkte die Grafikkarten aller Generationen nicht ein und zeigte nahezu maximale Leistung in Standard- und extraschweren Bildschirmgrößen.

Testen bei maximalen Qualitätseinstellungen Hitman Absolution

In Hitman Absolution wird das gleiche Bild beobachtet wie in Call of Duty: Black Ops II – Systemleistung wird durch das Grafiksubsystem begrenzt.

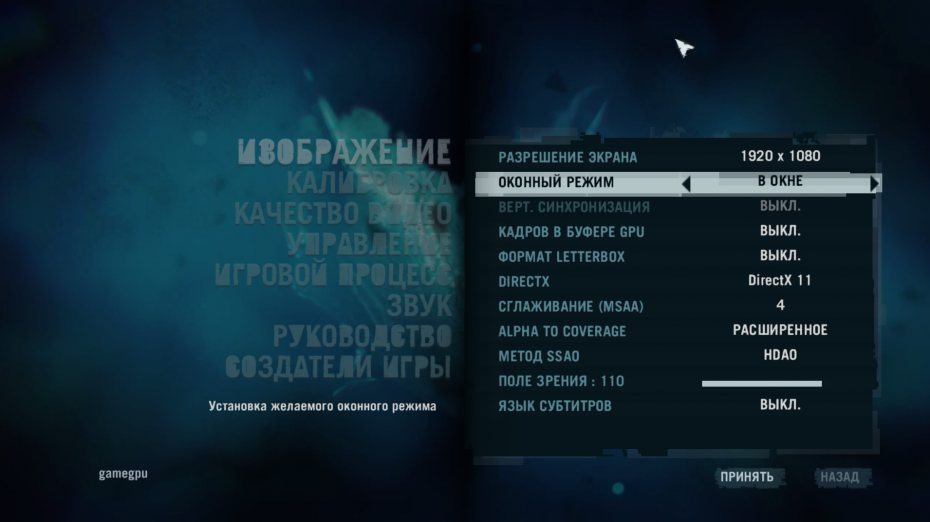

Testen bei maximalen Qualitätseinstellungen Far Cry 3

В Far Cry 3 ist das Bild wie in den zuvor getesteten Spielen identisch - bei maximaler Grafikqualität ist das schwache Glied nicht die AM3+-Plattform, die durch die ECS Black Series A970M-A DELUXE repräsentiert wird, sondern die Grafikkarte.

In unserem Testbericht haben wir einen kurzen Rundgang durch das ECS Black Series A970M-A DELUXE Mainboard gemacht, damit normale Benutzer das Board selbst, seine Eigenschaften und Fähigkeiten näher kennenlernen können. Dieses Board ist sowohl für den Bau eines neuen PCs als auch für die Aufrüstung eines alten Systems eine gute Anschaffung.

Außerdem haben wir versucht, die Aussichten der AM3+-Plattform selbst als Ganzes zu betrachten, und wir können mit Zuversicht sagen, dass die Gaming-Plattform auf Basis der ECS Black Series A970M-A DELUXE alle Aufgaben bewältigen wird, und die Schwachstelle in der Neusten Spielen liegt nicht die Leistung der Plattform zugrunde, sondern der Grafikbeschleuniger. Die AM3+-Plattform ist also noch nicht an der Zeit, Spieler abzuschreiben, sie ist in der Lage, die neuesten Videobeschleuniger angemessen zu enthüllen, was unser heutiger Vertreter ECS Black Series A970M-A DELUXE bewies.
